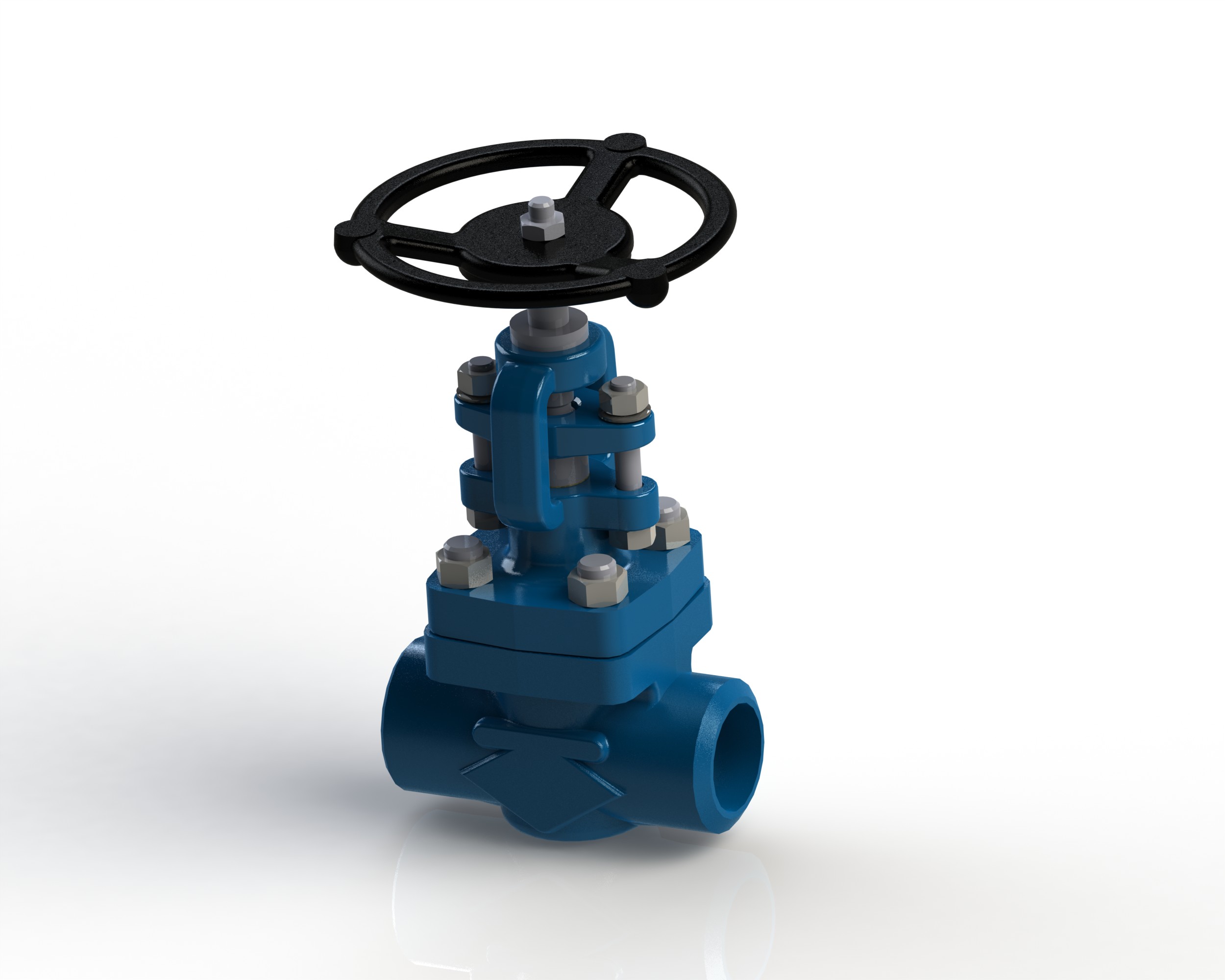

Ventil uzavírací kovaný V 34, C 34
Ventil uzavírací má třmenovou konstrukce se zvýšenou ucpávkou. Těleso a třmen je vždy z kované nebo válcované oceli. Ventil se používá jako uzavírací nebo vypouštěcí orgán pro kapalná a plynná média. Provozní látkou mohou být voda, pára, vzduch a neagresivní kapaliny a plyny. V provedení z nerez oceli lze použít pro agresivní média. V základním provedení je jako regulační orgán nevhodný.
Detailnější informace naleznete v níže přiřazených katalogových listech.
V – EN, C – ANSI.
Popis
Typové označení | PN | DN | Katalogové listy |
V 34 1XX-X16 | 16 | 15-50 | Zobrazit PDF |
V 34 1XX-X25 | 25 | 15-50 | Zobrazit PDF |
V 34 1XX-X40 | 40 | 15-50 | Zobrazit PDF |
V 34 1XX-X63 | 63 | 15-50 | Zobrazit PDF |
V 34 1XX-X100 | 100 | 15-50 | Zobrazit PDF |
Typové označení | Class | NPS | Katalogové listy |
C 34 1XX-X150 | 150Lb | ½“-2″ | Zobrazit PDF |
C 34 1XX-X300 | 300Lb | ½“-2″ | Zobrazit PDF |
C 34 1XX-X600 | 600Lb | ½“-2″ | Zobrazit PDF |
C 34 1XX -X900 | 900Lb | ½“-2″ | Zobrazit PDF |
C 34 1XX-X1500 | 1500Lb | ½“-2″ | Zobrazit PDF |
Vyráběné provedení
Připojení | 1 – Přírubové, 2 – Přivařovací |
Ovládání | 1 – Ruční, 2 – Převodovka, 3 – Elektropohon, 4 – Pneupohon/Hydropohon |
Materiál | 0 – Korozivzdorná ocel, 3 – Ocel kovaná slitinová, 4 – Ocel kovaná uhlíková |
